Полное обслуживание приводной цепи Yamaha YZ250F 2024

Приводную цепь YZ250F нельзя обслуживать «на глаз»: Yamaha задаёт конкретную точку измерения, усилие при проверке, провис на сервисной подставке и предел удлинения участка из 15 звеньев. Ниже — полный цикл по руководству для модели 2024 года: от очистки и дефектовки до установки замка и финальной регулировки.

Данные относятся к Yamaha YZ250F модельного года 2024. Не переноси их на YZ250F других поколений или на YZ250/FX без проверки отдельного руководства.

Зачем обслуживать цепь

Слишком натянутая цепь перегружает двигатель и другие узлы. Слишком свободная может перескочить, повредить маятник или привести к аварии. Изношенная цепь быстро разрушает звёзды, а новая цепь на изношенных звёздах служит заметно меньше.

Интервал Yamaha

• после обкатки — проверить и выполнить очистку, смазку, регулировку провиса и выравнивание колеса
• повторять эти операции перед каждой гонкой — ориентир Yamaha: примерно каждые 2,5 часа
• направляющую цепи проверять на износ перед каждой гонкой
• цепь, направляющую и опору цепи заменять по фактическому состоянию

Эти операции Yamaha отмечает как дилерские — могут потребоваться специальные инструменты, данные и навыки. Если нет опыта, точного измерительного инструмента или динамометрического ключа, безопаснее остановиться и обратиться в сервис.

Что понадобится

• устойчивая сервисная подставка
• линейка или измеритель с миллиметровой шкалой
• динамометр для усилия около 50 Н при точной проверке провиса
• штангенциркуль или другой подходящий инструмент для измерения участка цепи
• динамометрический ключ
• ключи для гайки оси, контргаек и регулировочных болтов
• чистая безворсовая ткань
• неглубокая ёмкость и керосин для очистки снятой цепи
• смазочный материал для приводной цепи
• новая пружинная клипса соединительного звена, если цепь снималась
• при замене задней звезды — новые самоконтрящиеся гайки, предусмотренные руководством

Yamaha предписывает смазать цепь, но не задаёт конкретный состав смазки. Не приписывай руководству определённую марку или тип — используй продукт, совместимость которого с установленной цепью подтверждена его изготовителем.

Подготовка

• установи мотоцикл на ровной поверхности на устойчивую сервисную подставку так, чтобы заднее колесо было вывешено
• убедись, что мотоцикл не может упасть
• переведи коробку передач в нейтраль
• осмотри цепь, обе звезды, направляющую и опору цепи — ищи погнутые зубья, повреждённые пластины, ролики, заедающие шарниры и следы контакта с маятником

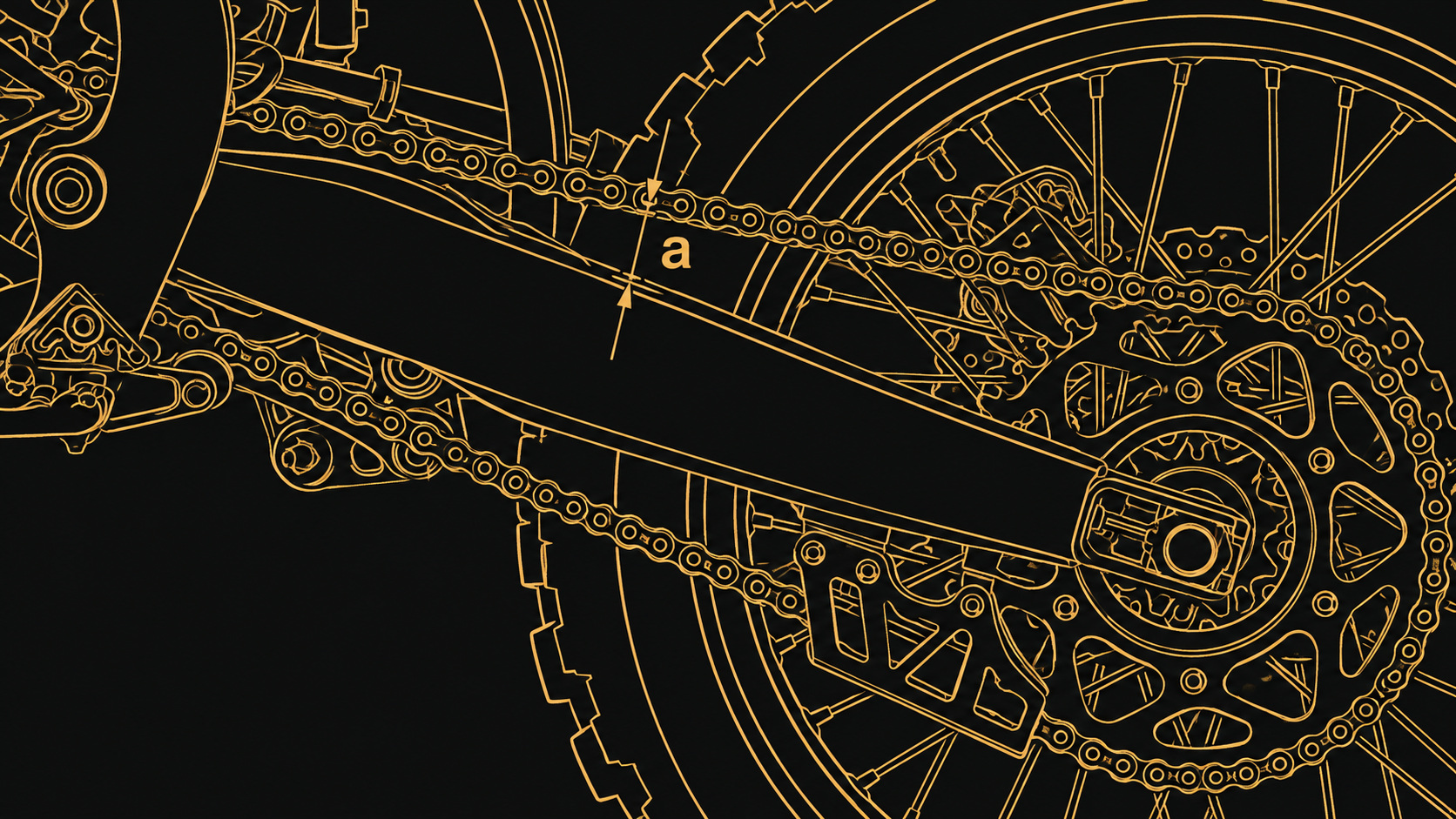

1. Проверь провис в точке Yamaha

Подними цепь вверх над болтом крепления направляющей, приложив усилие около 50 Н. Провис измеряй между направляющей цепи и нижней поверхностью цепи — именно в точке, показанной на схеме.

Точное значение Yamaha: провис цепи на сервисной подставке — 50,0–60,0 мм. Если значение вне допуска, регулировка выполняется после очистки, проверки и установки цепи. Не компенсируй износ чрезмерным натяжением.

2. Сними цепь для полной очистки

На ровной поверхности надёжно зафиксируй мотоцикл. Сними пружинную клипсу соединительного звена, соединительное звено, наружную пластину и цепь. Не придумывай другой порядок и не повреждай пластину или пальцы ударным инструментом.

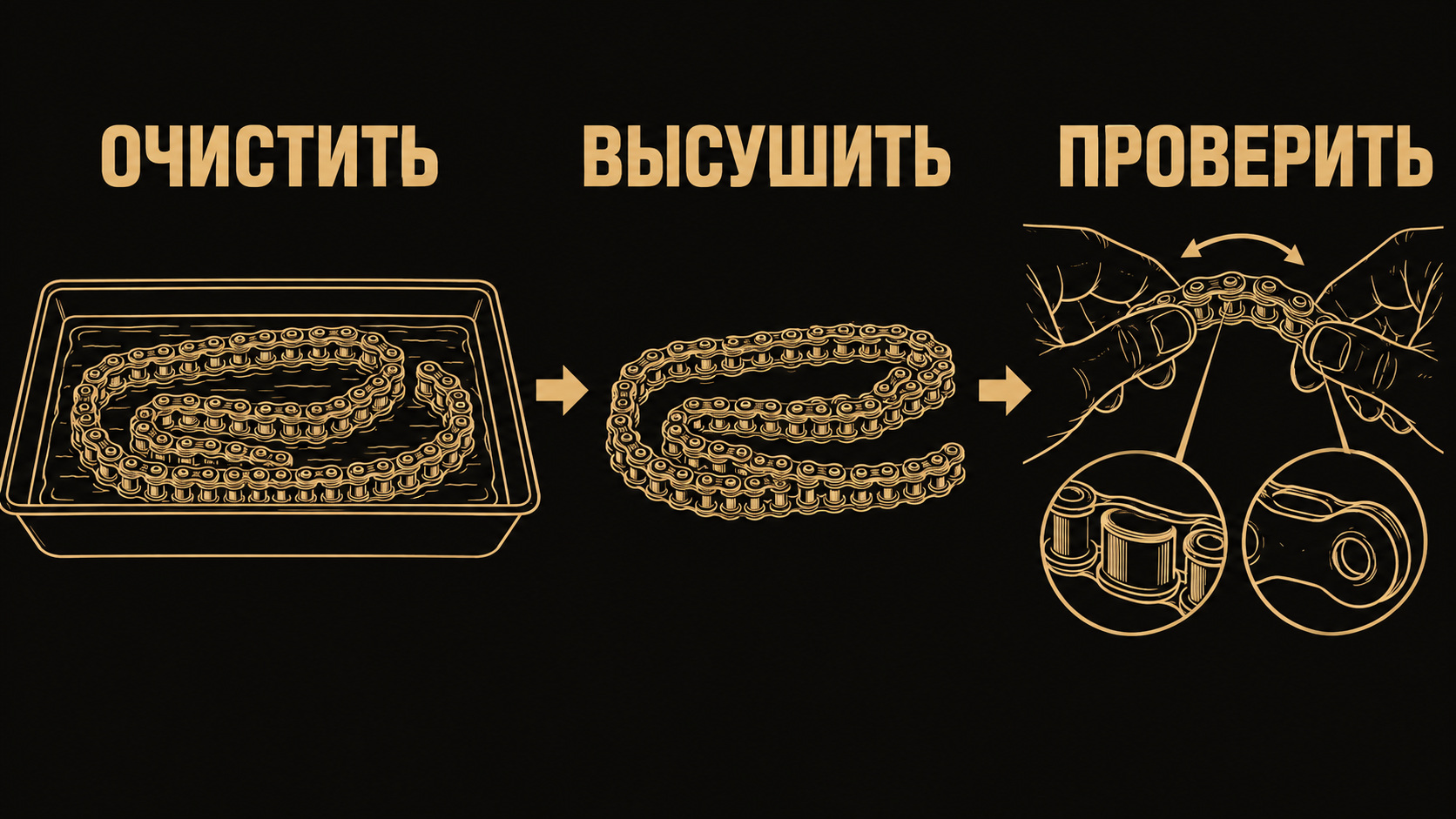

3. Очисти и полностью высуши

• протри цепь чистой тканью
• помести снятую цепь в керосин и удали оставшуюся грязь
• извлеки цепь и полностью высуши её

⚠️ Не применяй бензин, растворители, мойку высокого давления, нагрев или иной способ: Yamaha для данной процедуры указывает керосин и полное высушивание.

4. Проверь шарниры, ролики и пластины

• последовательно согни цепь в разных местах — заедающие шарниры сначала очисти и смажь, если подвижность не восстановилась, цепь замени
• повреждение или износ ролика — основание для замены цепи
• повреждение или износ боковой пластины — основание для замены цепи
• проверяй цепь по всей длине, а не только возле соединительного звена

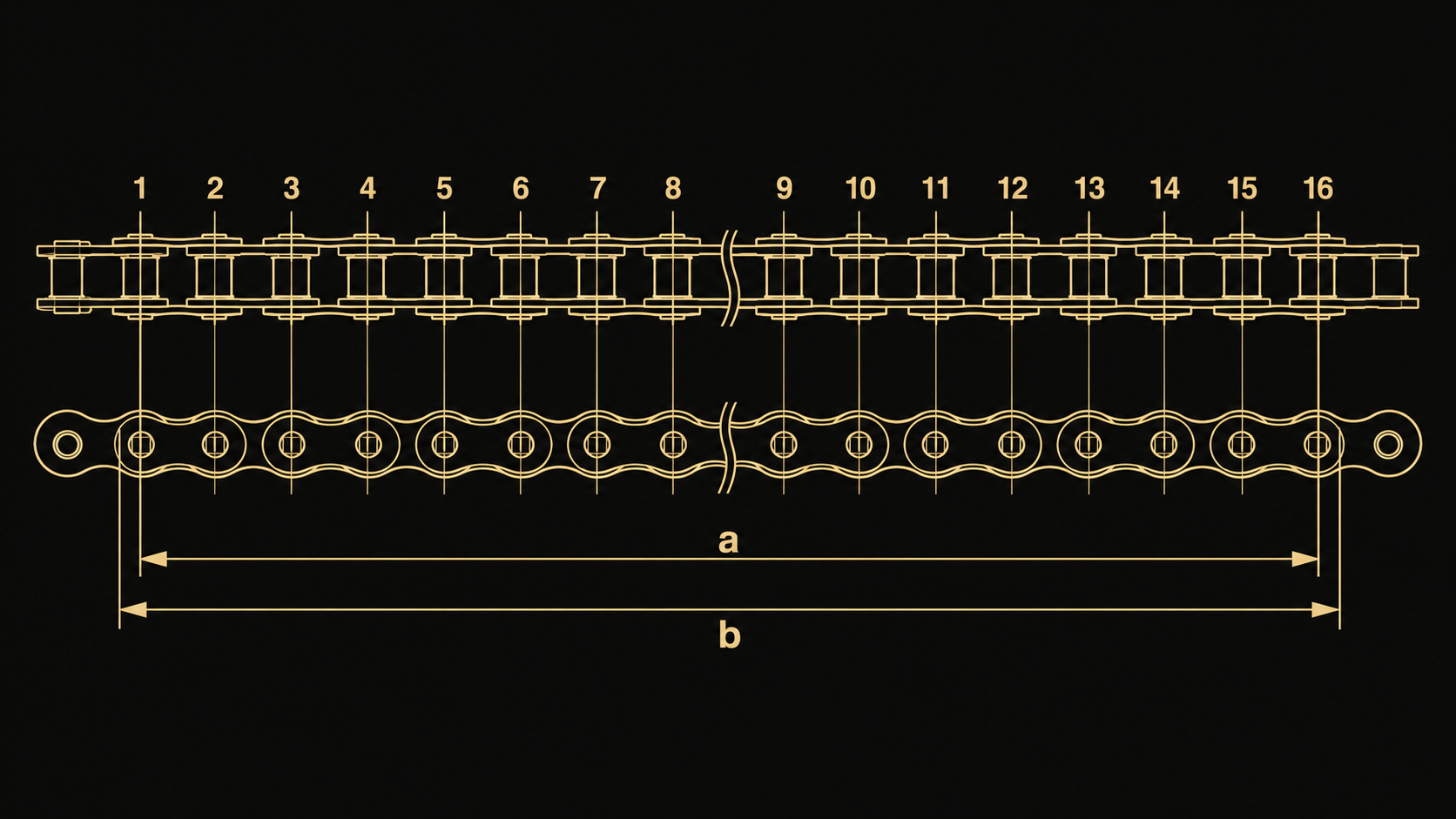

5. Измерь удлинение участка из 15 звеньев

Натяни цепь без провиса. На участке из 15 звеньев измерь: a — расстояние между внутренними сторонами первого и шестнадцатого пальцев; b — расстояние между наружными сторонами тех же пальцев. Длина участка — c = (a + b) / 2. Повтори измерение 2–3 раза в разных местах цепи.

Предельная длина участка из 15 звеньев — 242,9 мм. Если расчётное значение превышает предел, цепь необходимо заменить.

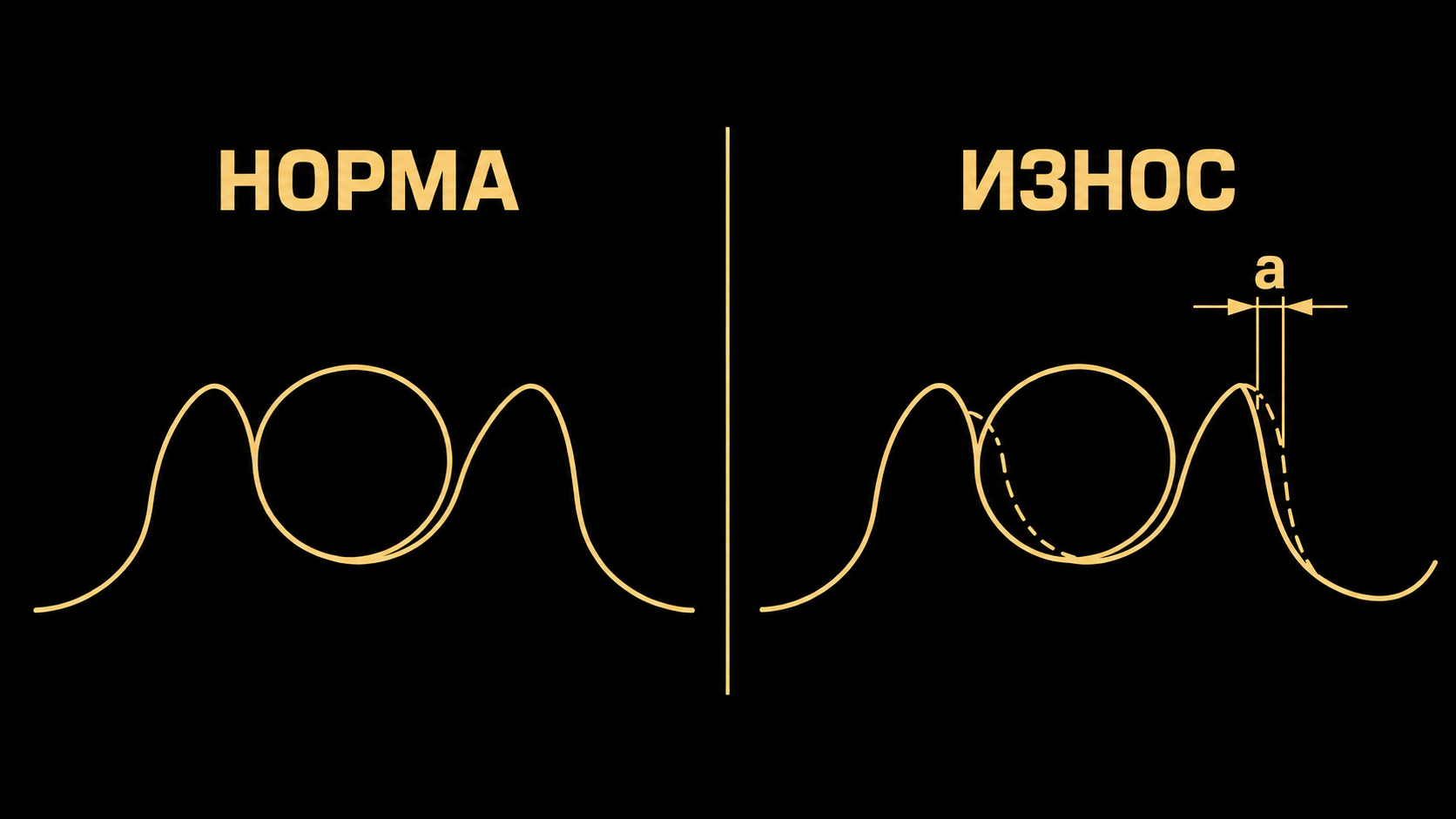

6. Проверь обе звезды

Осмотри переднюю и заднюю звёзды. Yamaha требует заменить переднюю и заднюю звёзды комплектом, если обнаружено хотя бы одно из условий:

• величина износа превышает 1/4 зуба
• зуб погнут

⚠️ Не устанавливай новую цепь на изношенные звёзды — Yamaha прямо предупреждает, что это резко сокращает срок службы новой цепи.

Если звёзды заменяются: гайка передней звезды — 75 Н·м, стопорная шайба должна быть новой, после затяжки её лепестки загибают на грань гайки; самоконтрящиеся гайки задней звезды — 42 Н·м, затягивать поэтапно крест-накрест, гайки устанавливать новые. Работу с передней звездой и стопорной шайбой лучше передать специалисту, если нет правильного инструмента или невозможно надёжно зафиксировать узел без повреждения деталей.

7. Установи цепь и новую клипсу

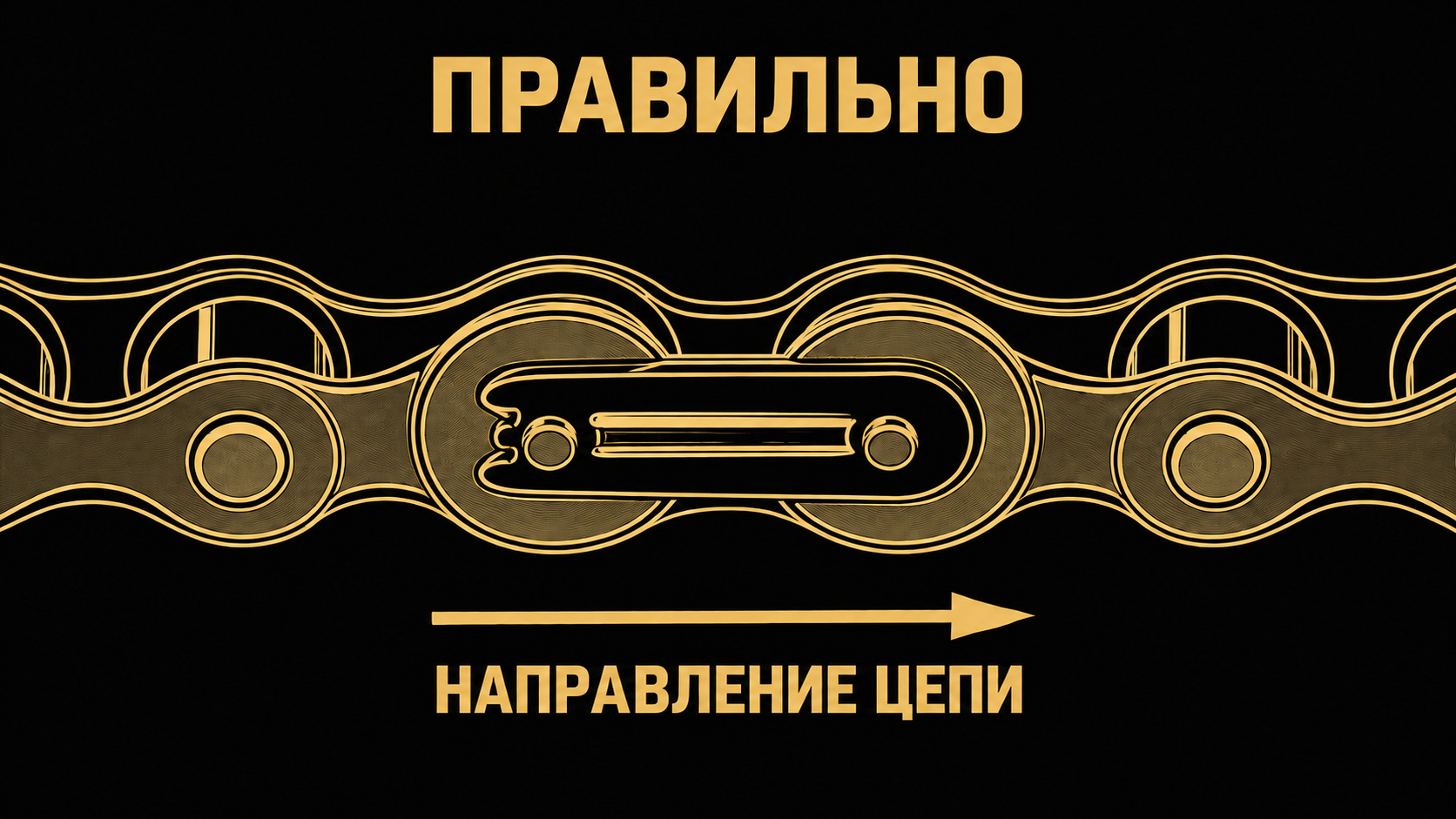

Установи соединительное звено, наружную пластину и новую пружинную клипсу. Ориентация критична: закрытый конец клипсы должен смотреть по направлению движения цепи, как на схеме Yamaha.

После установки убедись, что клипса полностью вошла в канавки пальцев. Смажь цепь после очистки и установки.

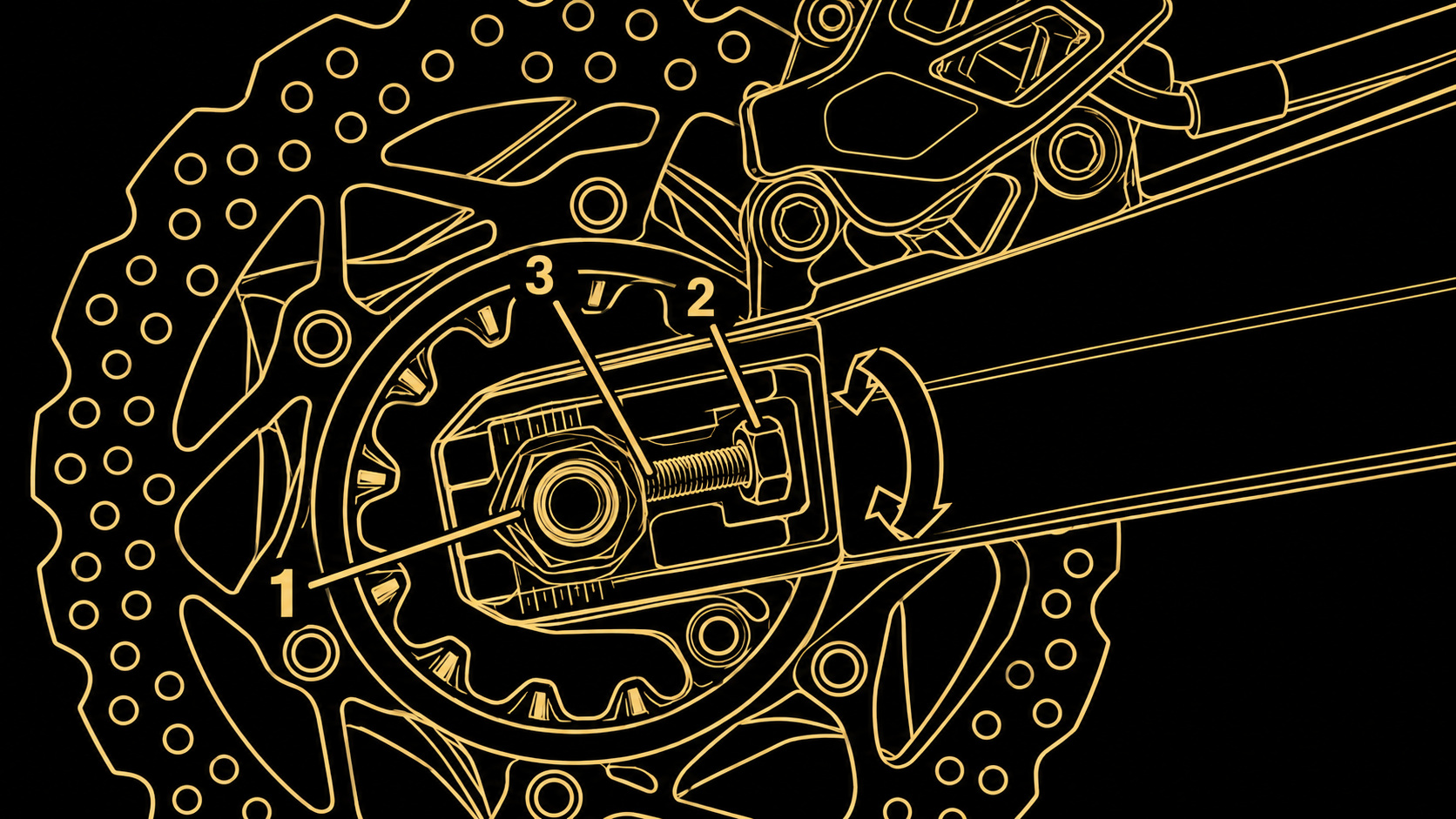

8. Отрегулируй провис и выровняй колесо

• ослабь гайку оси заднего колеса
• ослабь обе контргайки натяжителей
• поворачивай регулировочные болты до получения провиса 50,0–60,0 мм в контрольной точке Yamaha
• изменяй положение обеих сторон одинаково, чтобы сохранить выравнивание колеса
• подай заднее колесо вперёд и убедись, что между торцевыми пластинами маятника и концами маятника нет зазора
• затяни гайку оси, затем контргайки установленным моментом

Моменты затяжки Yamaha: гайка оси заднего колеса — 135 Н·м, контргайки натяжителей цепи — 21 Н·м.

Что проверить после работы

• ещё раз измерь провис с вывешенным задним колесом в заданной точке и с усилием около 50 Н
• медленно проверни заднее колесо и убедись, что цепь идёт свободно, не заедает и не касается маятника ненормальным образом
• проверь одинаковое положение натяжителей с обеих сторон и отсутствие зазора у торцевых пластин маятника
• убедись, что клипса соединительного звена полностью установлена и ориентирована правильно
• проверь моменты затяжки гайки оси и контргаек
• убери избыток смазки, не допуская её попадания на тормозной диск и шину

Когда прекратить работу

Остановись и обратись к специалисту, если:

• расчётная длина 15 звеньев превышает 242,9 мм
• есть трещины, погнутые пластины, повреждённые ролики или неустранимо тугие шарниры
• зубья погнуты или изношены более чем на 1/4 профиля
• натяжение заметно меняется по длине цепи
• невозможно выставить одинаковое положение натяжителей
• повреждены резьбы оси, регулировочных болтов или контргаек
• нет возможности приложить указанные моменты затяжки
• клипса не фиксируется в канавках пальцев
• мотоцикл нельзя устойчиво закрепить на подставке
